Станок для выравнивания проволоки своими руками

#1 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 17 December 2011 - 19:58

Приспособление для выравнивания проволоки

Доброго времени суток,уважаемая общественность!
Как обычно-челом бью,совета прошу.
Есть большой моток проволоки 5 мм,Ст45(по искре).Нужно из неё нарезать "штыри",которые должны быть как можно ровнее,длинной 1270+-4 мм.Упор руками делается на слово РОВНЫЕ.
Слышал,есть некая приспособа для токарного станка для такого дела.
Пользовался ли кто?Поможет все-фото,эскизы,чертежи,"словесный портрет"
Я думаю,Вы меня поняли.
Сам токарь,делать буду на заводе.

#2 tokarka

tokarka Отправлено 17 December 2011 - 20:07

Приспособление для выравнивания проволоки поищите правильно отрезной,главное схему понятьИзображение

#3 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 17 December 2011 - 20:15

Приспособление для выравнивания проволоки

 tokarka (сегодня, 19:07) писал:

правильно отрезной

Это в смысле станок?Это уже читал.Да не силён я в технике....По-колхозному можете объяснить?
Принцип такой-зажимаем проволоку и протягиваем подачей между роликами?

Сообщение отредактировал Yurasik_Donbass: 17 December 2011 - 20:17

#4 borodda

borodda Отправлено 17 December 2011 - 20:18

Приспособление для выравнивания проволоки

Брали,в нашем случае ЗиЛ,привязывали к фаркопу катанку 8ку,разматывали бухту и другой конец привязывали к чему нибудь тяжёлому или неподвижному.Потом рывком до обрыва проволоки-как струна...

#5 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 17 December 2011 - 20:25

Приспособление для выравнивания проволоки

 borodda (сегодня, 19:18) писал:

Брали,в нашем случае ЗиЛ,привязывали к фаркопу катанку 8ку,разматывали бухту и другой конец привязывали к чему нибудь тяжёлому или неподвижному.Потом рывком до обрыва проволоки-как струна...

Думал об этом...На крайний случай этот вариант оставим.
Вообще видится так:режем проволоку как есть с запасом.Ровняем примерно на плите.Один конец жмём в патрон станка.В резцедержку городим некий вращающийся зажим.Включаем небольшие обороты и продольной подачей потихоньку тянем.
Кидайтесь тапками.......

Сообщение отредактировал Yurasik_Donbass: 17 December 2011 - 20:26

#6 Сергей Викторович

Сергей Викторович Отправлено 17 December 2011 - 20:28

Приспособление для выравнивания проволоки

Есть вариант натянуть жаком (лебёдкой). Знакомые так бухту квадрата выровняли.

#7 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 17 December 2011 - 20:33

Приспособление для выравнивания проволоки

 Сергей Викторович (сегодня, 19:28) писал:

натянуть жаком

Вариант.Просто в бытность свою учеником слышал от наставника рассказ о "конусе" для выравнивания проволоки на станке.Да вот и решил спросить,когда понадобился.
А бухта ой какая большая у меня....

Сообщение отредактировал Yurasik_Donbass: 17 December 2011 - 20:34

#8 Устюжанин Виталий

Устюжанин Виталий Отправлено 17 December 2011 - 20:44

Приспособление для выравнивания проволоки

Я занимаюсь ловлей птиц + развожу канареек естественно нужны клетки тат вот нихром 2 мм по длине 300 мм приходится править при помощи машины натягом

#9 Старый сварщик

Старый сварщик Отправлено 17 December 2011 - 20:49

Приспособление для выравнивания проволоки

 Устюжанин Виталий (сегодня, 19:44) писал:

Я занимаюсь ловлей птиц + развожу канареек естественно нужны клетки тат вот нихром 2 мм по длине 300 мм приходится править при помощи машины натягом

Ловить птиц - очень негуманно и непорядочно. Наигнуснейший бизнес. Пусть на воле летают. Неужели канареек не хватает?

#10 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 17 December 2011 - 20:49

Приспособление для выравнивания проволоки

 Устюжанин Виталий (сегодня, 19:44) писал:

править при помощи машины натягом

А что станок тянет хуже машины?
Да и нихром это немного не Ст 45.

Сообщение отредактировал Yurasik_Donbass: 17 December 2011 - 20:50

#11 sanek66

sanek66 Отправлено 17 December 2011 - 21:55

Приспособление для выравнивания проволоки Юра,не знаю как со стальной а латунную ровняли такой приспособой из полдюймовой трубы,изгиб только подобрать опытным путём.

Прикрепленные изображения

  • Приспособление для выравнивания проволоки: 1 065.jpg

#12 дядя Сэм

дядя Сэм Отправлено 17 December 2011 - 22:10

Приспособление для выравнивания проволоки

 borodda (сегодня, 20:18) писал:

,привязывали к фаркопу катанку 8ку,разматывали бухту и другой конец привязывали к чему нибудь тяжёлому или неподвижному.Потом рывком до обрыва проволоки-как струна.

лучший вариант - ничего изобретать лишнего не нужно. Мы правда к С-100 цепляли и не до обрыва, а до пласт. деформации. Ее видно было.

#13 Seva13

Seva13 Отправлено 17 December 2011 - 22:10

Приспособление для выравнивания проволоки

В одном из старых "Моделист-конструктор" был совет протягивать через вращающуюся в шпинделе токарного трубку изогнутую на конце.Выглядит как половина той что в 11 посте.

#14 borodda

borodda Отправлено 18 December 2011 - 17:26

Приспособление для выравнивания проволоки

 дядя Сэм (сегодня, 00:10) писал:

Мы правда к С-100 цепляли и не до обрыва, а до пласт. деформации. Ее видно было.

Ну у ЗиЛа то тяга помене,вот и рвали...

#15 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 18 December 2011 - 19:51

Приспособление для выравнивания проволоки

 Seva13 (вчера, 21:10) писал:

В одном из старых "Моделист-конструктор" был совет протягивать через вращающуюся в шпинделе токарного трубку изогнутую на конце.Выглядит как половина той что в 11 посте.

Спасибо!Этот вариант завтра попробую.
Вопрос к тем,кто машиной проволоку тянет:не стрёмно ли?А вдруг чуть водитель газу надавит,порвёт проволоку-такой будет кнутище...
В бытность мою механиком-водителем танка буксировал Т-72.Два толстенных троса,зацеплены накрест.Так вот что-то резко я дёрнул,рванул трос.Хлыстанул так,что снёс башенный ЗИП (ящик такой на башне).А если в человека?
Как вспомню,сразу охота пропадает машиной тянуть.
Спасибо всем ответившим:good:

Сообщение отредактировал Yurasik_Donbass: 18 December 2011 - 19:53

#16 дядя Сэм

дядя Сэм Отправлено 18 December 2011 - 20:56

Приспособление для выравнивания проволоки

 Yurasik_Donbass (сегодня, 19:51) писал:

Вопрос к тем,кто машиной проволоку тянет:не стрёмно ли?

Ну. рядом то стоять по-любому не надо. А так, если проволока не упругая, то никаких кнутов. Да и рвать не обязательно, достаточно потянуть.

#17 Сергей Викторович

Сергей Викторович Отправлено 18 December 2011 - 20:57

Приспособление для выравнивания проволоки

Что вы в машины упёрлись. Проволоку надо тянуть неспеша. Жак рулит.

#18 дядя Сэм

дядя Сэм Отправлено 18 December 2011 - 21:29

Приспособление для выравнивания проволоки

 Сергей Викторович (сегодня, 20:57) писал:

Что вы в машины упёрлись

видать машина есть, а лебедки нет.

#19 Yurasik_Donbass

Автор темы  Yurasik_Donbass Отправлено 21 December 2011 - 19:32

Приспособление для выравнивания проволоки

Ещё раз всем спасибо за советы.Пробовал почти все варианты.Оптимальным оказался вариант из поста №11.Лебёдкой тоже довольно неплохо выходит,но медленно.Машины под рукой не оказалось.Сергей Викторович(отдельное Вам спасибо) оказался прав-проволоку надо тянуть не спеша.Ровная выходит,как стрела.

#20 Skraft

Skraft Отправлено 19 March 2012 - 17:37

Приспособление для выравнивания проволоки

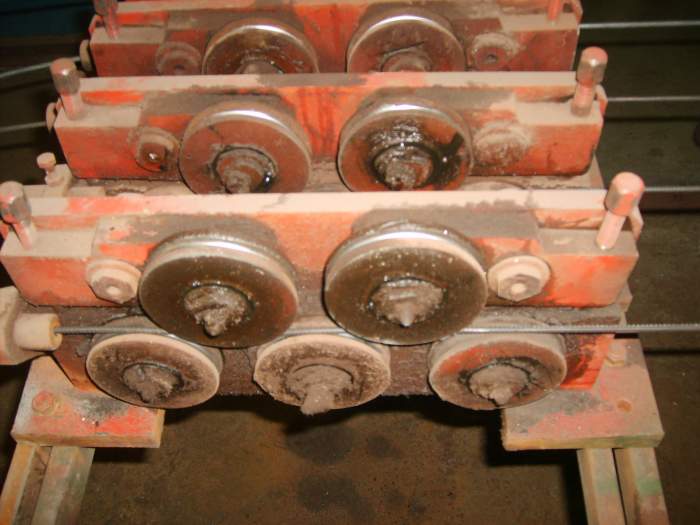

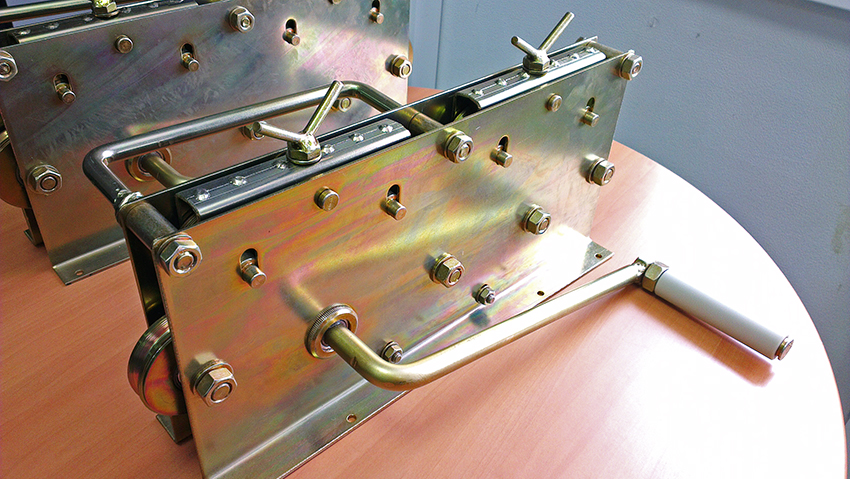

Вариант 1) блок роликов(не меньше 5), между ними проволока, протягивать.
Опять же диаметр 5мм. --много, большое усилие надо приложить.
станок для выравнивания проволоки своими руками Схождение роликов под углом ( пробовать надо)
Кстати этот же блок можно применить при навивке пружин.
Происходит эффект снятия напряжения.
Вариант 2) трубка изогнута змейкой(что-то вроде буквы ОМЕГИ без нижней палочки)
Через неё протягивают проволку(сама трубка при этом вращается)(в патроне стоит--к примеру)
Опять же 5мм. много, большое усилие надо приложить.
Я делал диаметр проволоки 2мм (роялька)--тянул через шпиндель(в двоём- тяжело(да ничего другого не смогли придумать, край надо было), скорость протягивания чтобы была одинакова),
отрезали по 1,5 м. другой (третий) подавал проволоку в трубку.
Тот же принцип снятия напряжения.
